BAGIAN-BAGIAN DARI MOTHERBOARD

Chipset

Chipset adalah sebuah sirkuit elektronik yang mengkoordinir transfer data antara berbagai komponen komputer (termasuk prosesor dan memori). Yang paling penting dalam pemilihan motherboard yaitu dari jenis chipsetnya. Karena chipset berpengaruh untuk memaksilmalkan komputer (upgrade). Beberapa chipset Mungkin menyertakan chip grafik atau chip audio, yang memungkinkan kita untuk tidak menginstal sebuah kartu grafis atau kartu suara. Namun, kadang-kadang dianjurkan untuk menonaktifkan mereka (bila memungkinkan) di BIOS setup, untuk menginstal kartu grafik atau kartu suara yang berkualitas tinggi dalam kartu ekspansi slot yang sesuai. Bisa dilihat di gambar di atas.
Pada umumnya, terdapat 2 chipset utama yang terdapat pada motherboard, yaitu:

SOUTHBRIDGE

Di bawah heatsink itu terdapat chipset southbridge yang berfungsi untuk melakukan pengaturan terhadap input dan output beberapa komponen seperti harddisk, optical drive, USB ports, dan slot tambahan PCI Express. Seiring dengan banyaknya tuntutan proses yang harus dilakukan, maka kini chipset ini dilengkapi dengan heatsink agar lebih stabil.

NORTHBRIDGE

Chipset yang terdapat di bawah heatsink yang dilengkapi kipas ini bekerja sama dengan chipset southbridge untuk melakukan pengaturan terhadap video card, processor, dan memory. Pada chipset ini memiliki beberapa fitur baru yang mampu memberikan port kecepatan tinggi untuk koneksi LAN dan tambahan ekstra PCI Express.

Battere CMOS dan waktu

The real-time clock (RTC jangka pendek) adalah sirkuit yang synchronises dengan sistem sinyal. Yang dibuat dari kristal yang bergetar, dan memberikan off pulses (ticks bernama waktu) untuk memelihara elemen sistem yang berjalan pada waktu yang sama. Timer frekuensi (dinyatakan dalam MHz) jumlah kristal bergetar setiap detik, yaitu jumlah waktu ticks per detik. Semakin tinggi frekuensi, semakin banyak informasi yang dapat memproses sistem.

Ketika komputer dimatikan, maka komputer berhenti menyediakan pasokan daya listrik ke motherboard. Ketika komputer dihidupkan kembali, sistem ini masih berada di waktu yang tepat. Sirkuit elektronik, yang disebut CMOS (komplementer Metal-Oxyde Semiconductor, kadang-kadang disebut BIOS CMOS), menyimpan beberapa sistem informasi, seperti waktu, sistem tanggal, dan beberapa sistem pengaturan penting. itu sebabnya tanggal pada komputer selalu tepat (sesuai dengan settingan), walaupun komputer dimatikan. Untuk penyimpanan tanggal dan waktu serta informasi perangkat keras yang terpasang, maka motherboard memerlukan yang namanya battre CMOS. yang diletakan di motherboard, battre ini sama dengan battre jam yang ukuran besar. Bisa dilihat di gambar di atas

BIOS

BIOS (Basic Input / Output System) adalah program dasar yang digunakan sebagai antarmuka antara sistem operasi dan motherboard. BIOS yang disimpan dalam ROM (read-only memori), menggunakan data didalam CMOS untuk mengetahui sistem konfigurasi hardware. BIOS dapat dikonfigurasi menggunakan antarmuka (bernama BIOS setup), yang dapat diakses ketika proses booting komputer. BIOS setup hanya digunakan sebagai interface untuk konfigurasi data yang disimpan dalam CMOS. Untuk informasi lebih lanjut mengenai BIOS, baca disini. dan pengertian booting baca disini.

Socket/slot processor

Tentu saja motherboard memiliki tempat untuk berdiamnya processor, dan pada umumnya ada 2 jenis tipe untuk processor yaitu socket dan slot. Biasanya setiap motherboard memliki satu jenis saja misalkan socket saja, atau slot saja. tetapi ada juga yang memiliki lebih dari satu socket atau slot, biasanya digunakan untuk multi processor. Penting sekali memasukan prosessor dengan hati-hati, sehingga tidak akan ada pin-nya yang bengkok (ada ratusan pin pada prosessor jenis socket). Untuk prosessor jenis socket, biasanya ada tuas kecil yang berfungsi sebagai pengunci prosessor tersebut. dan untuk prosessor jenis slot, biasanya bil akita masukan/tancapkan maka prosessor akan terkunci secara otomatis. Dan biasanya tipe slot ini digunakan pada prosessor jenis pentium 3 kebawah.

Slot RAM/memory

Seperti yang telah saya jelaskan mengenai pengertian RAM disini, motherboard memiliki slot khusus untuk RAM tersebut, seperti halnya prosessor. Dan setiap jenis motherboard berebda - beda jenis SLOT ram yang sisertakan dalam motherboardnya tersebut. Oleh karena itu sesuaikan lah dengan RAM yang anda gunakan, baca disini untuk jenis - jenis RAM.

Slot Expansion

Slot ini merupakan slot tambahan atau external pada komputer. Bila komputer anda ingin di upgrade atau ditambahkan fungsi - fungsinya, anda tinggal menambahkan peralatan - peralatan yang anda butuhkan di expansion card ini. Seperti: VGA card, Sound card, Tv turner. Video receiver, Joystick dll. Ada beberapa jenis atau tipe dari expansion card, baca disini untuk lebih lengkapnya.

Graphic Slot Cards

Untuk Slot kartu grafis digunakan bila pada motherboard tidak ada VGA onboard atau anda berencana menggunakan kartu grafis terpisah agar pemrosesan gambar menjadi lebih cepat daripada onboard. Saat ini, ada 3 tipe interface kartu grafis yang banyak dijumpai, yaitu AGP 8x, PCI Express x16, dan PCI Express 2.0 x16.

AGP (Accelerated Graphics Port) merupakan tipe interface lama yang menggunakan jenis parallel. Kecepatan transfer maksimum AGP adalah sekitar 2 GB/s. Sejak pergantian tren dari parallel ke serial, kecepatan itu merupakan kecepatan yang pelan bila dibandingkan dengan PCI Express yang bisa mencapai 8 GB/s. Tanda x didepan PCI Express merupakan lanes, jalur data dengan kecepatan tiap lane-nya adalah 250 MB/s. PCI Express x16 mampu mengirim data sebesar 16x250MB/s = 4GB/s.

Slot Cards

Semua motherboard pasti memiliki slot PCI dan slot kartu grafis. Slot PCI biasanya digunakan untuk modem, sound card, physx card, dan kartu tambahan lainnya. Untuk masa mendatang, beberapa motherboard menyediakan slot PCI Express x1 dan PCI Express x4 dimana nantinya akan menggantikan slot PCI.

Controllers

Controller pada motherboard seperti IDE controller untuk harddisk mengalami perkembangan, dari PATA (Paralel Advance Technology Attachment) dengan bandwidth tertinggi 66 – 133 MB/s menjadi SATA (Serial Advance Technology Attachment) dengan bandwidth 150 MB/s dan 300 MB/s untuk SATA II. Selain itu beberapa motherboard juga mendukung RAID. RAID adalah sistem penggunaan dua atau lebih harddisk yang identik dengan tujuan peningkatkan kinerja penyimpanan data atau sebagai back up data. Pertimbangkan pula banyaknya USB port yang terdapat pada motherboard anda serta dukungan Front Panel USB yang bisa dihubungkan ke chassis komputer. Perlu diketahui bahwa USB saat ini terdapat 2 versi, yaitu versi 1.1 yang memiliki transfer rate sekitar 50 KB/s dan versi 2.0 yang memiliki transfer rate maksimal 60 MB/s. Karena perbedaan kecepatan yang sangat mencolok, perhatikanlah jenis USB dari motherboard yang ingin anda gunakan.

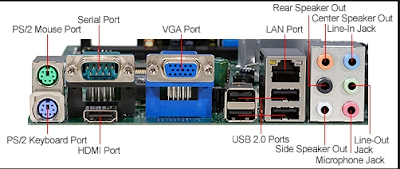

I/O port

I/O port merupakan singkatan dari Input / output. I/O port meliputi :
• Port Paralel (LPT), biasa digunakan untuk printer atau Joystick yang masih menggunakan kabel parallel
• Port COM, port untuk mouse atau keyboard yang berbasis Port COM
• Port PS/2, port ini berbentuk bulat, biasanya digunakan untuk mouse ball atau optical dan keyboard yang berbasis Port PS/2
• Game Port, biasa digunakan untuk Game Pad
• Port USB 1.1 / USB 2.0 (Universal Serial Bus) karena besifat universal maka port ini dapat digunakan untuk semua hardware seperti mouse, keyboard, printer, Flash disk, camera digital, dan lain – lain yang menggunakan kabel tipe USB
• LAN, untuk konektivitas jaringan
• Firewire, port yang memiliki transfer rate 400 Mb/s (versi a) & 800 Mb/s (versi b) biasa untuk harddisk external
• eSATA, port baru sebagai pengganti harddisk eksternal dengan USB maupun firewire.
• Serial Port, port untuk VGA (hanya ada pada motherboard dengan onboard VGA)
• Sound Port, terdiri dari beberapa port seperti:
Ø Line In, port ini berfungsi untuk recording dari alat elektronik lainnya
Ø Mic, port ini umum dipakai untuk headset
Ø Front, untuk speaker depan atau umum digunakan pada speaker stereo
Ø Center, Left, Right, Rear,Front: port untuk speaker surround 5.1

CARA MEMBUAT KABEL UTP STRAIGH DAN CROSS

Saya disini akan menjelaskan bagaimana cara membuat kabel UTP RJ45, alat alatnya apa aja,, beserta cara menghafal urutan warna (Strike and Cross) dengan cepat ala gue.. huhehe

Ada beberapa alat yang gue pake untuk membuat kabel UTP RJ45, cikidot:

Tank Crimping

Yang belum pernah lihat seperti apa bentuk Tank Crimping, ini saya kasi gambarnya :

Pertama kali saya liat,, saya  kira tank biasa,, hampir mau saya  pakai buat cabut paku yang nongol, dan saya pakai buat motong kuku,huhehe.. setelah dilihat lebih dalam lagi,, semakin dalam,, semakin rileks,, malah tidur  (adeh kobo).. Ok.. balik lagi ke Tank Crimping. Tank Crimping ini saya pakai buat memotong kabel UTP dan untuk menjepit ujung konektor (jangan menjepit yang laen,,,BAHAYA).

PERHATIAN : tanpa alat ini jangan harap bisa membuat kabel UTP RJ45,, nanti keciwa,, mau contoh?? (saya contohnya, huhuhu)..

Kabel UTP

Yang belum pernah lihat seperti apa bentuk Kabel UTP, ini saya kasi gambarnya :

Sama aja tuh kya kabel biasa.. beda nya apa?? Itu pertanyaan yang pertama kali ada di otak saya (bisa mikir juga saya,,huhehe) pas saya ngelihatnya.. Beda nya kabel UTP sama kabel biasa, yang pertama, fungsinya. Kabel UTP di gunakan untuk saling menyalurkan jaringan internet. Dan yang ke 2, perbedaannya terletak di dalemnya, hha?? (so mikir),, di dalemnya lebih berwarna,, and lebih cettarr membahana badai (ala syahrini).. Di dalam kabel UTP ada 8 helai kabel kecil yang berwarna warni.Berikut gue tunjukin warna kabel kecil yang ada di dalam kabel UTP :

1. Putih Hijau   2. Hijau       3. Putih Orange      4. Biru

5. Putih Biru     6. Orange    7. Putih Coklat        8. Coklat

5. Putih Biru     6. Orange    7. Putih Coklat        8. Coklat

5. Putih Biru     6. Orange    7. Putih Coklat        8. Coklat

5. Putih Biru     6. Orange    7. Putih Coklat        8. Coklat

5. Putih Biru     6. Orange    7. Putih Coklat        8. Coklat

5. Putih Biru     6. Orange    7. Putih Coklat        8. Coklat

Bingung menghapalnya?? Ok,, gue kasih contoh cara menghapalnya :

Ciri ciri Perempuan yang bernama Cross :

Memakai baju putih hijau,, Celana hijau,,

Dengan gesper putih orange,, Dan sepatu biru,,

Dengan kaos kaki Putih biru,, Bermata Orange,,

Dengan Kulit Putih ke coklat an,, Serta Berambut coklat..

1. Putih Orange    2. Orange     3. Putih Hijau      4. Biru

5. Putih Biru         6. Hijau       7. Putih Coklat     8. Coklat

5. Putih Biru         6. Hijau       7. Putih Coklat     8. Coklat

5. Putih Biru         6. Hijau       7. Putih Coklat     8. Coklat

5. Putih Biru         6. Hijau       7. Putih Coklat     8. Coklat

5. Putih Biru         6. Hijau       7. Putih Coklat     8. Coklat

5. Putih Biru         6. Hijau       7. Putih Coklat     8. Coklat

Bingung menghapalnya?? Ok,, saya kasih contoh cara menghapalnya :

Ciri ciri Laki laki yang bernama Strike :

Memakai baju putih orange,, Celana orange,,

Dengan gesper putih hijau,, Dan sepatu biru,,

Dengan kaos kaki Putih biru,, Bermata hijau,,

Dengan Kulit Putih ke coklat an,, Serta Berambut coklat..

Itu tadi,, cara saya ngapalin urutan warna cross and strike (ampe sekarang masih apal tuh)..

Konektor RJ-45

Yang belum pernah lihat seperti apa bentuk Konektor RJ-45, ini gue kasi gambarnya :

Apa lagi ini Konektor RJ-45?? (??). Konektor RJ-45 saya pasang di ujung kabel UTP,, tujuan saya pasang di ujung kabel UTP karena kalo saya pasang di ujung jari saya,, bentuk jari saya jadi lucu,,huehe => canda deng. saya pasang pada ujung kabel UTP tujuanya biar kabel dapat saya colok di port LAN (Lobang LAN).

Cable Tester

Yang belum pernah lihat seperti apa bentuk Cable Tester, ini saya kasi gambarnya :

Bahasa gampangnya,, ini alat adalah tester(penguji). Alat ini saya pake buat menguji kabel UTP RJ45 yang saya bikin. Apakah kabel yang saya buat bener ?? apakah kabel yang saya buat Cross Strike atau Strike Strike?? ini alat bisa tau.. wah hebat ya.. kira kira siapa yang buat ya?? (ehmm,, tanya mbah google ja,,huhehe).. pertanyaan selanjutnya,, gimana saya tau itu kabel yang gue buat salah atau bener?? Cross Strike atau Strike Strike?? dari Cable Tester..

Ok,, jika kabel UTP RJ45 yang saya buat salah, lampu di Cable Tester ga akan menyala. Sebaliknya jika kabel UTP RJ45 yang gue buat benar maka lampu di Cable Tester akan menyala dengan otomatis. Sedangkan jika nyala lampu di Cable Tester yang saya buat berjalan bersamaan (kya sepasang kekasih,,a hai de) maka kabel UTP RJ45 yang gue buat jenisnya Strike Strike (modem ke PC). Sebaliknya, jika nyala lampu di Cable Tester yang gue buat jalannya bergantian maka kabel UTP RJ45 yang gue buat jenisnya Strigh Cross (PC ke PC)..

Sekarang gue akan menerangkan ke kalian gimana cara bikin kabel UTP RJ45,, cikidot :

1.        Kupas kulit kabel UTP bagian ujung, jangan sampe bagian dalem ikut kepotong.(kira-kira 2 cm). Gue biasanya pake Tank Crimping buat buka kabelnya,, tapi kalian juga bisa pake piso or gunting. (pake golok juga bole,, paling ribet sendiri,,huhehe).



2.        Setelah kulitnya di kupas (berasa apa gitu,,huhehe), luruskan dan urutankan kabel (yang berwarna warni ) sesuai yang kalian ingin buat (Cross atau Strigh). Klo bagian ini,, gue cumen cukup pake tangan berharga gue donk. sampai begini.

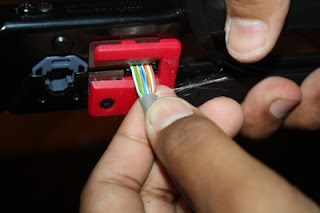

3.        Setelah diurutkan, potong dan ratakan ujung kabel. Gue pake Tank Crimping buat motong and ngeratainnya. PERHATIAN: dilarang keras, meratakannya dengan ulekkan.. klkijuhy1.        Masukan kabel  yang sudah lurus dan sejajar tersebut ke dalam konektor RJ45, dan pastikan semua kabel posisinya sudah benar. Soal masuk memasukan gue ahlinya huhehe..

4.  kemudian masukkan kabel yg telah di ratakan ke konektor RJ 45

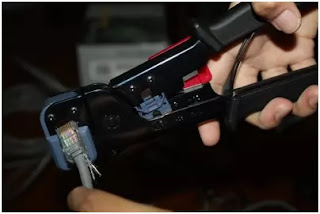

5.        Lakukan crimping menggunakan Tank Crimping, tekan Tank Crimping dan pastikan semua pin (kuningan) pada  konektor RJ45 sudah “menggigit” tiap-tiap kabel. Di bagian ini harus bener, biar nempel terus antara kabel UTP and konektor RJ-45 (perangko kali ah,,huhehe)..6.        Setelah selesai pada ujung yang satu, lakukan lagi pada ujung yang lain seperti yang di atas (biar ga pada iri sob,,huhehe)

6.       Langkah terakhir,, pengecekan kabel yang sudah kita buat tadi dengan menggunakan Cable Tester. Caranya,, kalian cumen cukup memasukan masing masing ujung kabel (konektor RJ45 yang sudah terpasang di kabel UTP) ke masing masing port yang tersedia pada Cable Tester. Tinggal di nyalain dan pastikan semua lampu LED menyala sesuai dengan urutan kabel yang kalian buat.

saya kasih contoh antara kabel UTP RJ45 yang bener cara pemasangannya dan kabel UTP RJ45 yang salah cara pemasangannya..

ini gambar urutan pembuatan kabel nya,

Sekian tutorial cara membuat kabel UTP RJ45 dari saya,, kalo ada yang salah dari tulisan yang saya buat,, silakan komen di bawah.. semoga bermanfaat,, Terimakasih..
